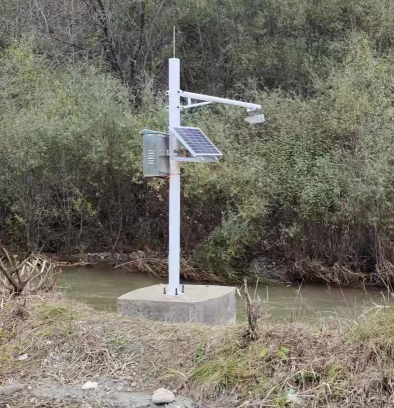

明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
|
參 數 |
說 明 |
|
供電電壓 |
直流7 ～ 28V |
|
電流（12V供電） |
正常工作時300mA左右，休眠小于1mA。 |
|
工作溫度 |
-35° ～ 70° |
|
防水等級 |
IP67 |
|
發射頻率 |
24.000 ～ 24.250GHz |
|
通訊接口 |
RS-232 / RS-485 |
|
通訊協議 |
MODBUS-RTU / 自定義協議 |
|
參 數 |
說 明 |
|
測速范圍 |
0.15 ～ 15m/s |
|
測速精度 |
±2% |
|
速度分辨力 |
0.01m/s |
|
測距范圍 |
0.4 ～ 40m |
|
測距精度 |
±1cm |
|
距離分辨力 |
1mm |
|
天線樣式 |
流速：14 x 32゜ 水位：11 x 11゜ |
|
間隔時間 |
1 ～ 5000min |
|
參 數 |
說 明 |
|
流量計尺寸（長×寬×高） |
220×120×83.8mm |
|
支架尺寸（長×寬×高） |
100×100×100mm |
|
重量 |
流量計+支架： 5.8kg |
|
外殼材料 |
鍍鋅、不銹鋼板 |
